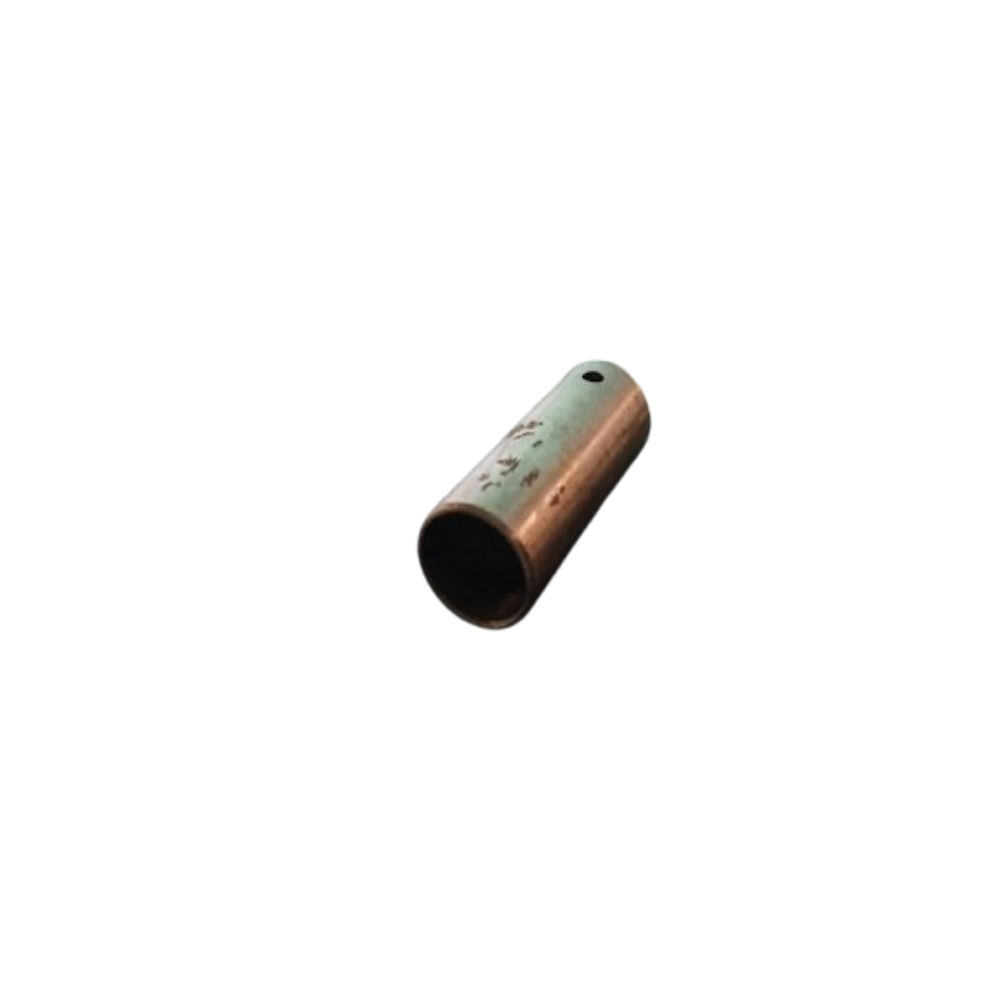

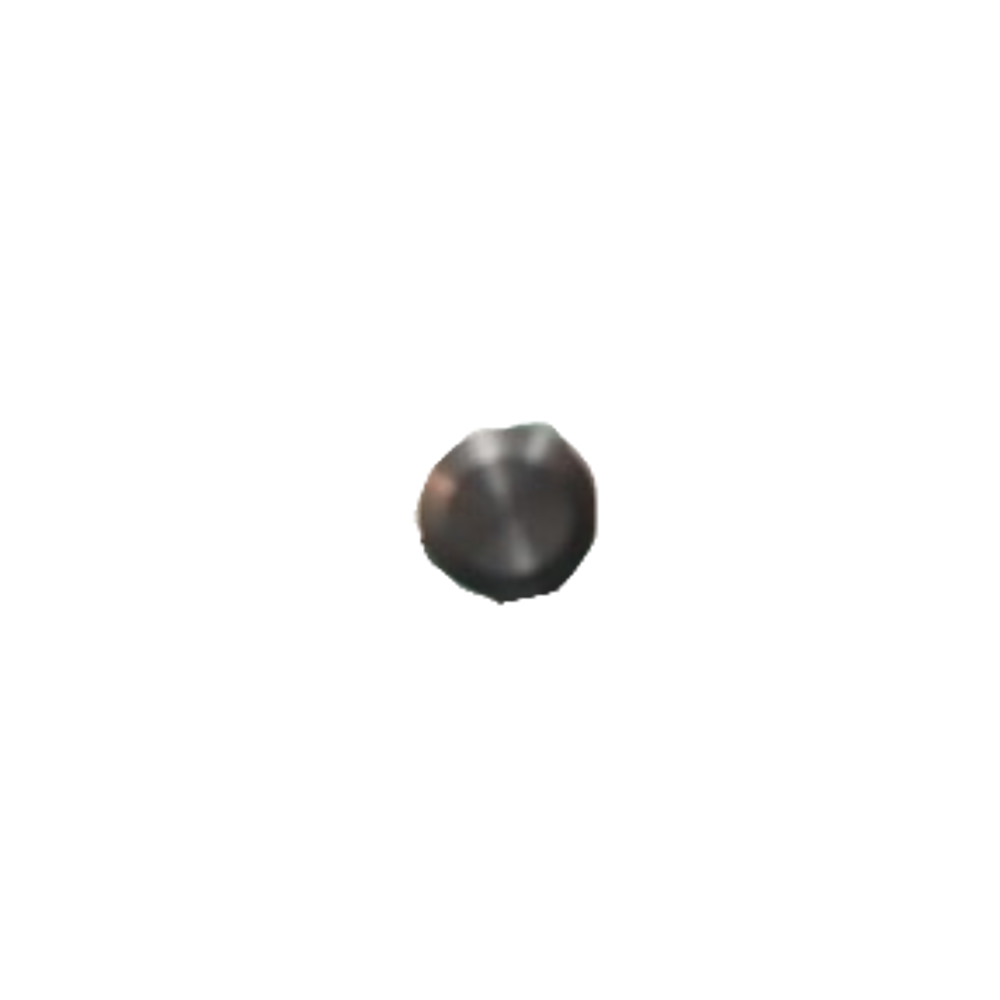

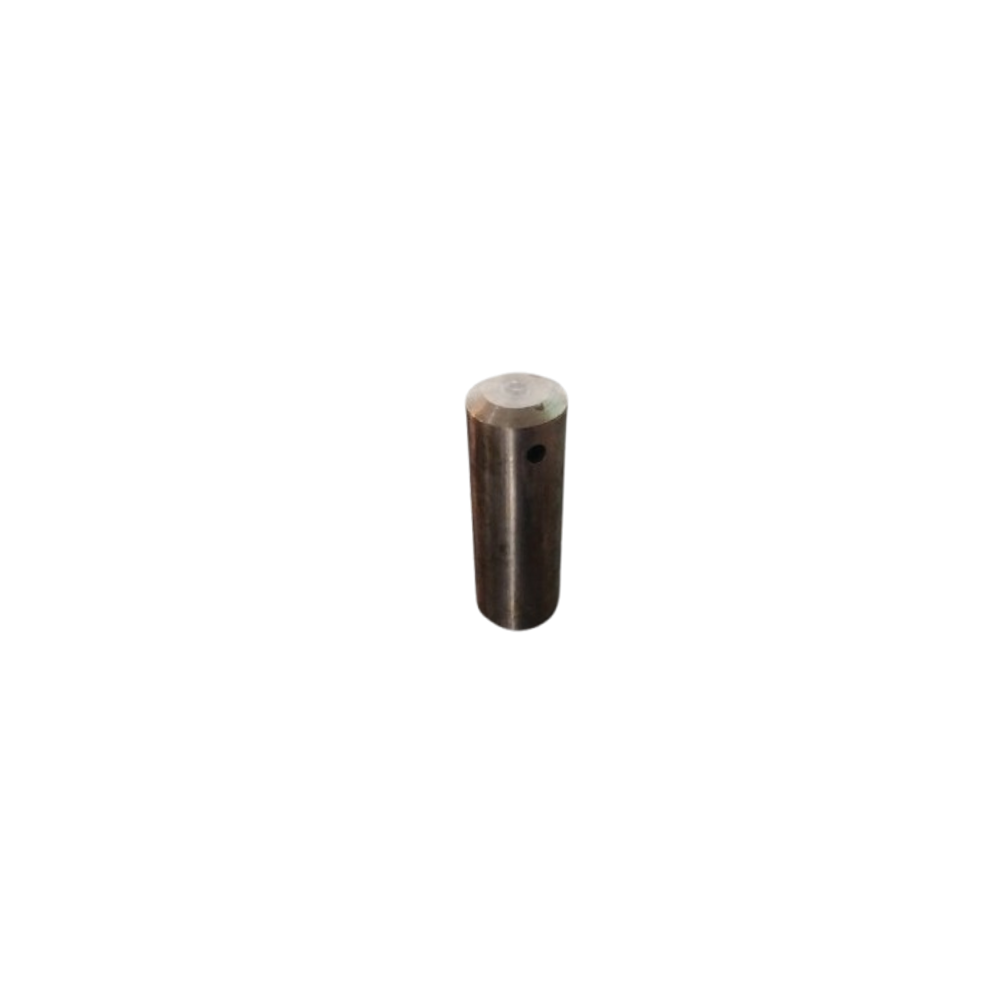

5177777 TUBO AGUA BYPASS DETROIT DIESEL SERIE 71

Descripción

1. Identificación y Dimensionamiento

• Función: Tubo de derivación (Bypass) del sistema de enfriamiento. Su propósito es permitir la circulación continua del refrigerante hacia la bomba de agua mientras el termostato permanece cerrado, evitando puntos calientes en la culata durante el calentamiento del motor.

• Medida Técnica: Geometría de flujo optimizada con diámetros internos precisos para mantener la presión de diseño del sistema. Posee extremos configurados para un sellado hermético mediante sellos de caucho (grommets) o mangueras de unión, según la configuración específica del bloque.

• Configuración: Conducto de transferencia rígido diseñado para resistir las fluctuaciones de presión hidráulica y las vibraciones constantes del motor Detroit Diesel de 2 tiempos.

2. Composición y Materiales

• Construcción: Fabricado en acero de pared gruesa o aleaciones resistentes a la corrosión galvánica. El interior del tubo está tratado para evitar la acumulación de sarro y sedimentos que podrían restringir el flujo térmico.

• Recubrimiento: Cuenta con un acabado exterior resistente a la oxidación y a los agentes químicos presentes en el compartimento del motor (aceite, combustible y vapores).

3. Características de Diseño

• Resistencia Térmica: Capaz de soportar ciclos constantes de temperatura desde arranques en frío hasta la temperatura de operación estabilizada (típicamente entre 80°C y 95°C) sin deformación estructural.

• Flujo Laminar: El diseño de las curvas del tubo está calculado para minimizar la turbulencia del refrigerante, optimizando la eficiencia de la bomba de agua y reduciendo el riesgo de cavitación.

• Ajuste de Precisión: Las tolerancias en los extremos están diseñadas para asegurar que los sellos de hule asienten perfectamente, eliminando las fugas comunes en los sistemas de enfriamiento presurizados.

4. Compatibilidad de Motor

• Configuración: Motores Detroit Diesel de ciclo 2 tiempos.

• Motores Típicos: Ampliamente utilizado en la Serie 71 (modelos 3-71, 4-71 y 6-71 tanto en versiones marinas como industriales y de transporte).

Resumen de Instalación: Antes de instalar, inspeccione que las áreas de asiento en el bloque y la bomba no tengan corrosión. Es estrictamente necesario utilizar sellos nuevos y lubricarlos ligeramente con un compuesto compatible para evitar que se muerdan durante la inserción del tubo.
