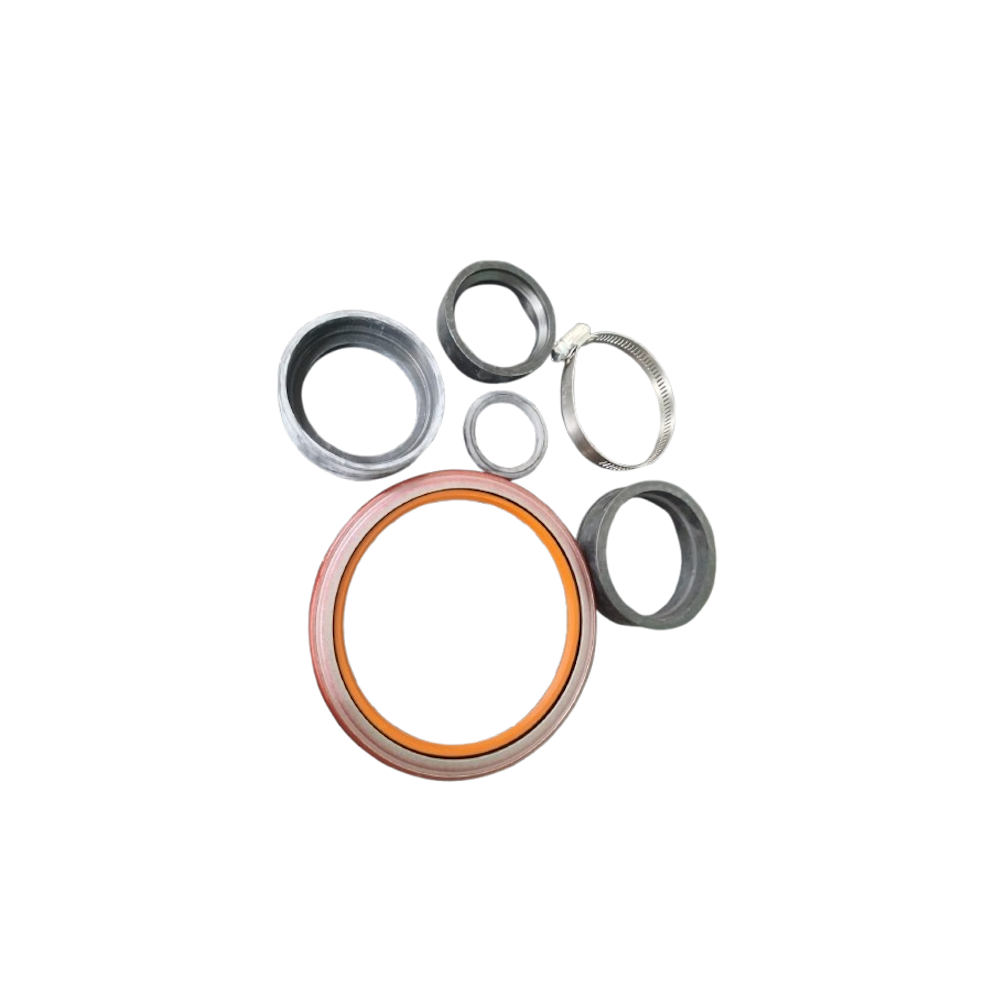

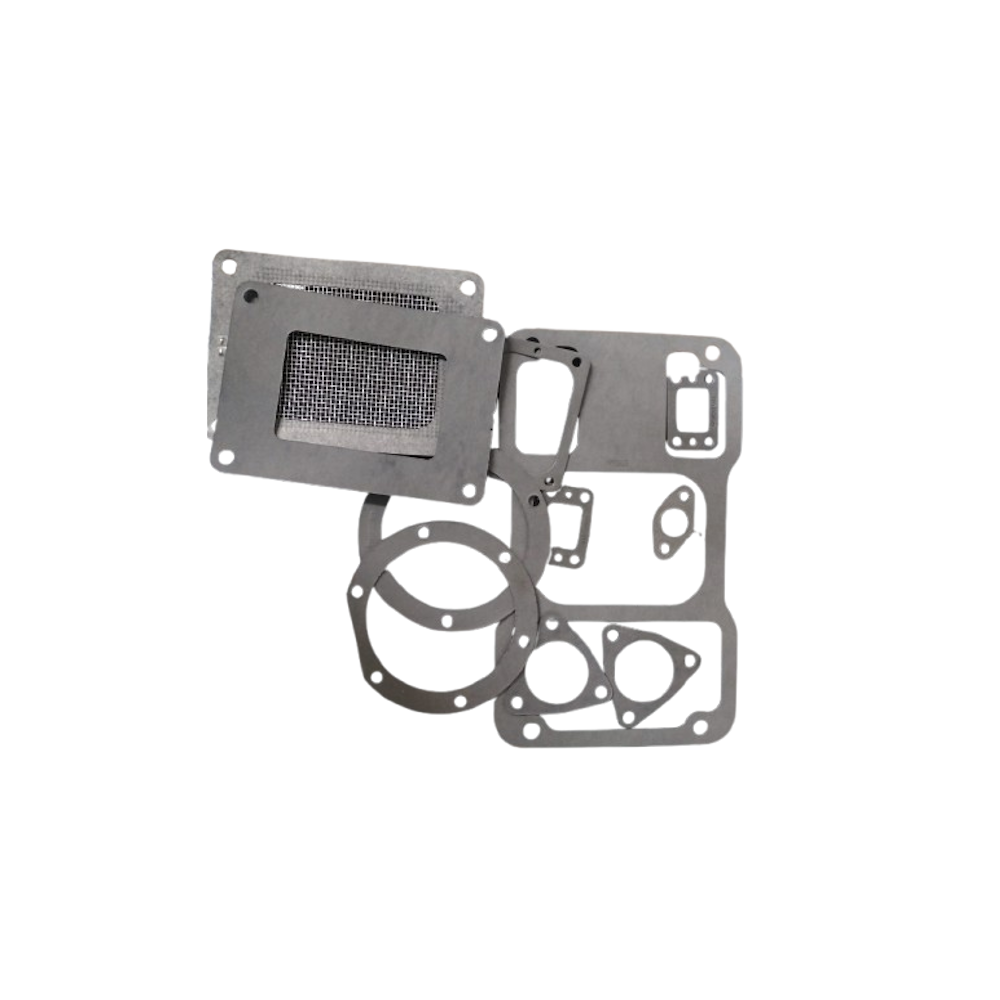

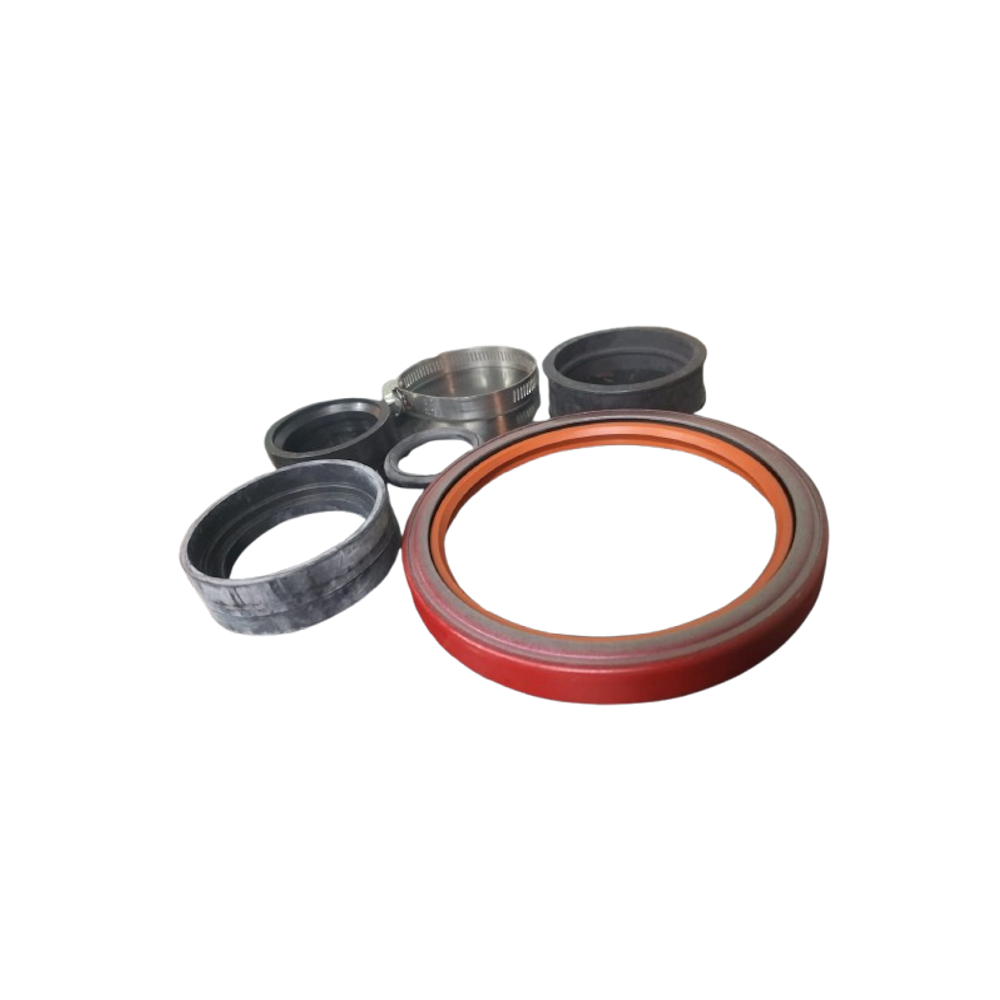

51922752 BLOWER INSTALATION KIT DETROIT DIESEL SERIE 3-71

Descripción

1. Identificación y Dimensionamiento

• Función: Kit de sellado y montaje integral. Su propósito es proporcionar todos los componentes necesarios para el sellado hermético y la fijación del conjunto del soplador (blower) al bloque del motor, garantizando que no existan fugas de aire de barrido o aceite.

• Contenido Técnico: Incluye empaques de montaje del soplador, sellos de entrada/salida de aire, sellos de acoplamiento y arandelas de sellado específicas para la Serie 3-71. Cada componente está dimensionado exactamente para las tolerancias del cárter de aire.

• Configuración: Diseñado específicamente para motores de 3 cilindros en línea (3-71), donde la alineación de los puertos de aire es crítica para la eficiencia volumétrica del motor de 2 tiempos.

2. Composición y Materiales

• Construcción: Los empaques están fabricados en materiales compuestos de alta resistencia (como fibra de aramida o grafito reforzado) y sellos de elastómero (Viton o Nitrilo de alta temperatura) capaces de soportar el calor del aire comprimido.

• Resistencia: Los materiales poseen una alta resistencia a la degradación por hidrocarburos (diesel y aceite lubricante) y mantienen su resiliencia bajo ciclos térmicos constantes para evitar el endurecimiento.

3. Características de Diseño

• Capacidad de Sellado: Los empaques cuentan con recubrimientos superficiales que compensan pequeñas irregularidades en las caras de contacto del bloque y la carcasa del soplador.

• Prevención de Fugas: Los sellos de los extremos están diseñados para contener la presión del aceite que lubrica los engranajes y baleros del soplador, evitando que el aceite ingrese a la cámara de combustión.

• Precisión de Corte: Componentes cortados con precisión láser para asegurar que no existan obstrucciones en los puertos de flujo de aire que pudieran causar turbulencia o pérdida de potencia.

4. Compatibilidad de Motor

• Configuración: Motores Detroit Diesel de ciclo 2 tiempos con soplador tipo Roots.

• Motores Típicos: Exclusivo para la familia Serie 3-71 en sus diversas variantes (Inline 3). Común en maquinaria de construcción antigua, generadores y aplicaciones marinas pequeñas.

Resumen de Instalación: Limpie perfectamente todas las superficies de contacto eliminando residuos de empaques anteriores. No utilice selladores líquidos en exceso que puedan obstruir los pasos de aceite. Verifique la alineación de los pasadores guía del soplador antes de asentar el conjunto sobre el kit de instalación y aplique el torque especificado por el fabricante en la secuencia correcta para evitar la distorsión de la carcasa.
