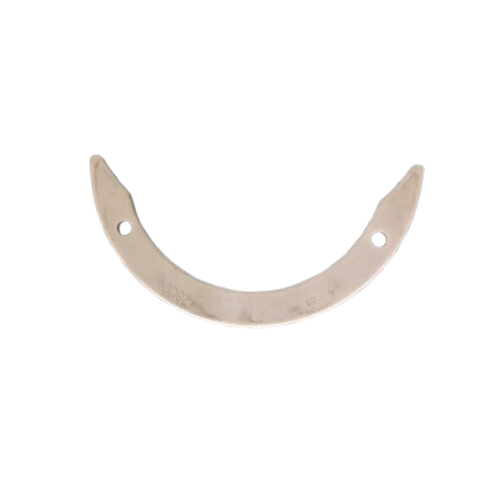

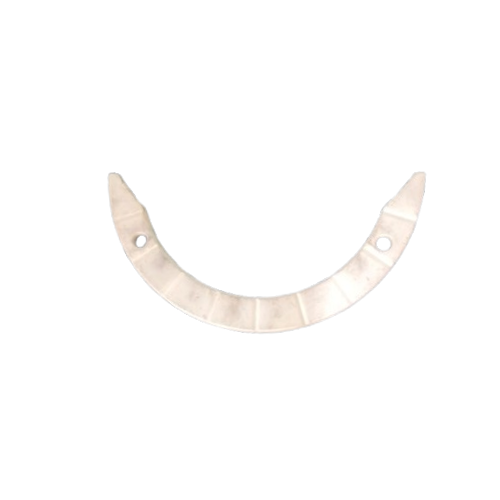

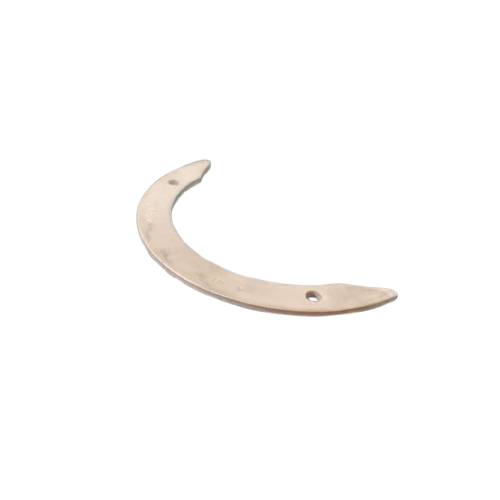

5196755 MEDIAS LUNAS DETROIT DIESEL SERIE 71/92

Descripción

1. Identificación y Dimensionamiento

• Función: Arandela de empuje. Su propósito es limitar el movimiento longitudinal del cigüeñal, evitando que este golpee o roce los costados del bloque del motor durante la operación, especialmente al accionar el embrague.

• Medida Técnica: Calibrada con precisión milimétrica para mantener el «end play» (juego final). Un ajuste correcto garantiza que el cigüeñal no sufra fatiga estructural por desplazamiento.

• Configuración: Diseño de media corona circular que se aloja en el rebaje mecanizado de la bancada principal.

2. Composición y Materiales

• Construcción: Fabricada mediante un proceso de laminado de acero con una capa antifricción de metal babbitt o aleaciones de cobre-plomo.

• Durabilidad: Diseñada para soportar la carga axial continua que generan los engranajes helicoidales del tren de mando y los componentes de transmisión acoplados al volante.

3. Características de Diseño

• Ranuras de Aceite: Posee canales radiales en una de sus caras que facilitan la distribución del aceite a presión, creando un colchón hidráulico entre la cara del cigüeñal y la arandela.

• Superficie Rectificada: El acabado es extremadamente liso para reducir el coeficiente de fricción, lo que minimiza el calor generado en las caras laterales de la bancada.

• Versatilidad: Al ser compatible con ambas series (71 y 92), utiliza un diseño estandarizado de Detroit Diesel que ha probado su eficiencia en motores de 2 tiempos por décadas.

4. Compatibilidad de Motor

• Configuración: Motores Detroit Diesel de ciclo 2 tiempos.

• Motores Típicos: Compatible con la Serie 71 (en línea y V) y la Serie 92 (V6, V8, V12, V16), esenciales en aplicaciones industriales pesadas y maquinaria marina.

Resumen de Instalación: Identifique la cara con las ranuras de lubricación; esta debe mirar siempre hacia la superficie del cigüeñal. Al montar, asegúrese de que la media luna esté bien asentada y no se mueva durante el torque de la tapa de bancada. Una vez instalado el juego, es obligatorio medir el juego axial con un indicador de carátula para confirmar que está dentro del rango especificado (típicamente entre 0.005″ y 0.011″).
